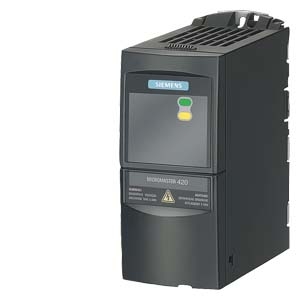

西門子變頻器調速作用與工作原理
信息來源：德爾西曼 發布時間：2019-08-14 10:35:26 點擊次數：0
變頻調速技術的基本原理是根據電機轉速與工作電源輸入頻率成正比的關系，通過改變電動機工作電源頻率達到改變電機轉速的目的。
變頻器一般由整流器、濾波器、驅動電路、保護電路以及控制器等部分組成。首先將單相或三相交流電源通過整流器并經電容濾波后，形成幅值基本固定的直流電壓加在逆變器上，利用逆變器功率元件的通斷控制，使逆變器輸出端獲得一定形狀的知形脈沖波形。
通過改變矩形脈沖的高度控制其電壓幅值；通過改變調制周期控制其輸出頻率，從而在逆變器上同時進行輸出電壓和頻率的控制，從而滿足變頻器調速對協調控制的要求。
變頻調速簡單的說就是改變頻率和電壓進行調速。將交流電通過整流變成直流，將直流通過晶閘管的頻繁關斷，使之形成的矩形波近似成交流正弦波。晶閘管的頻繁關斷的頻率決定了輸出交流電的頻率。通過改變頻率進而控制速度變化，這就是交直交變頻。
